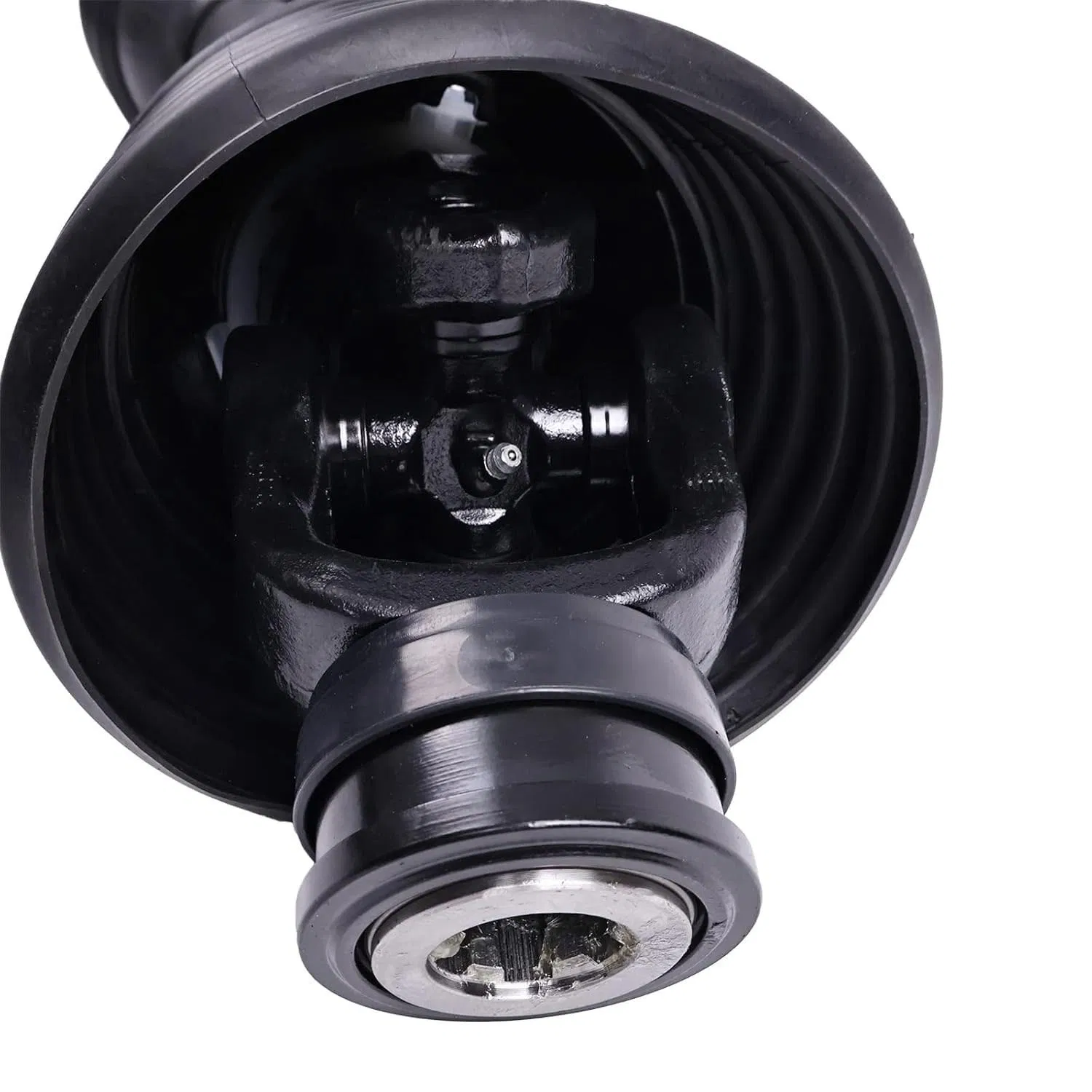

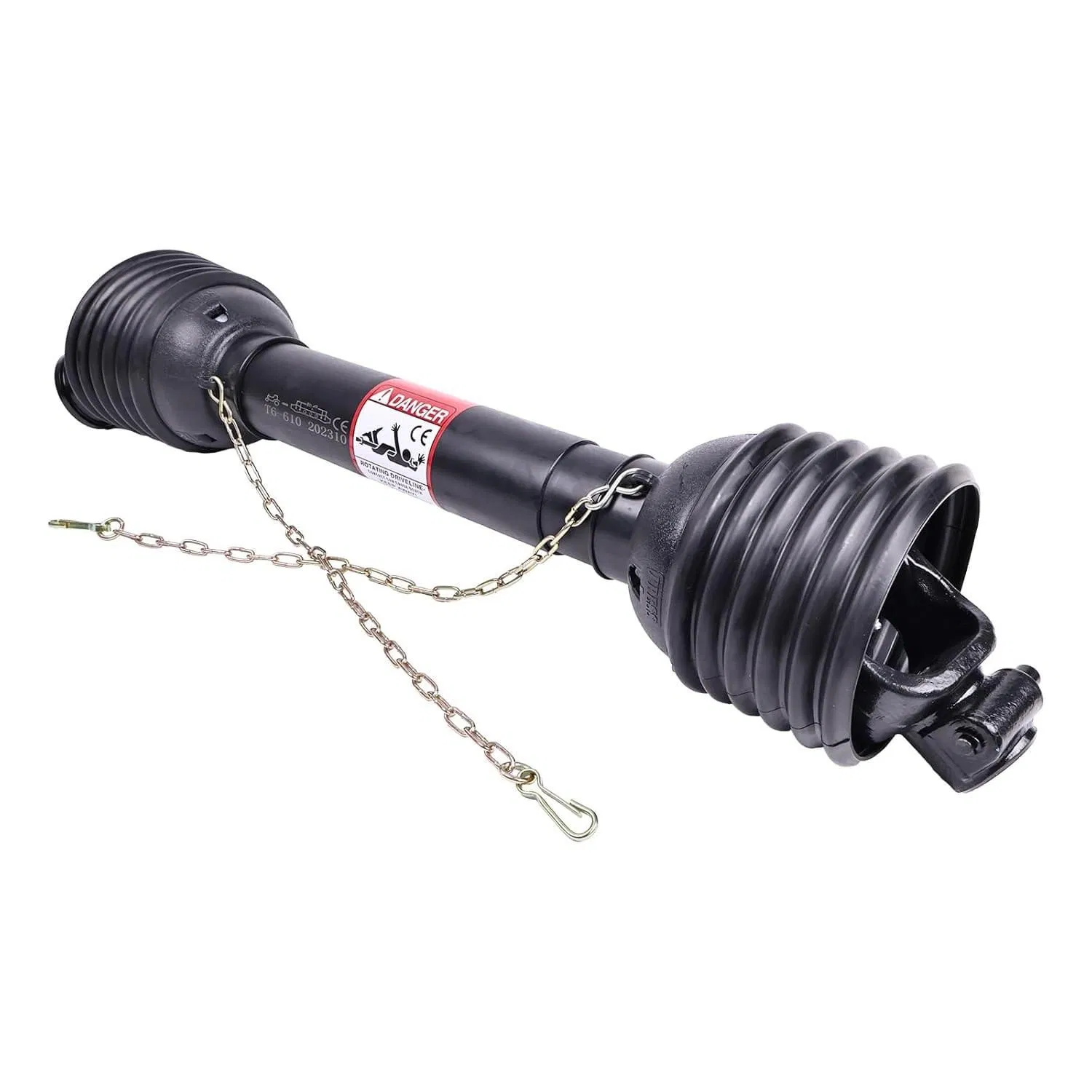

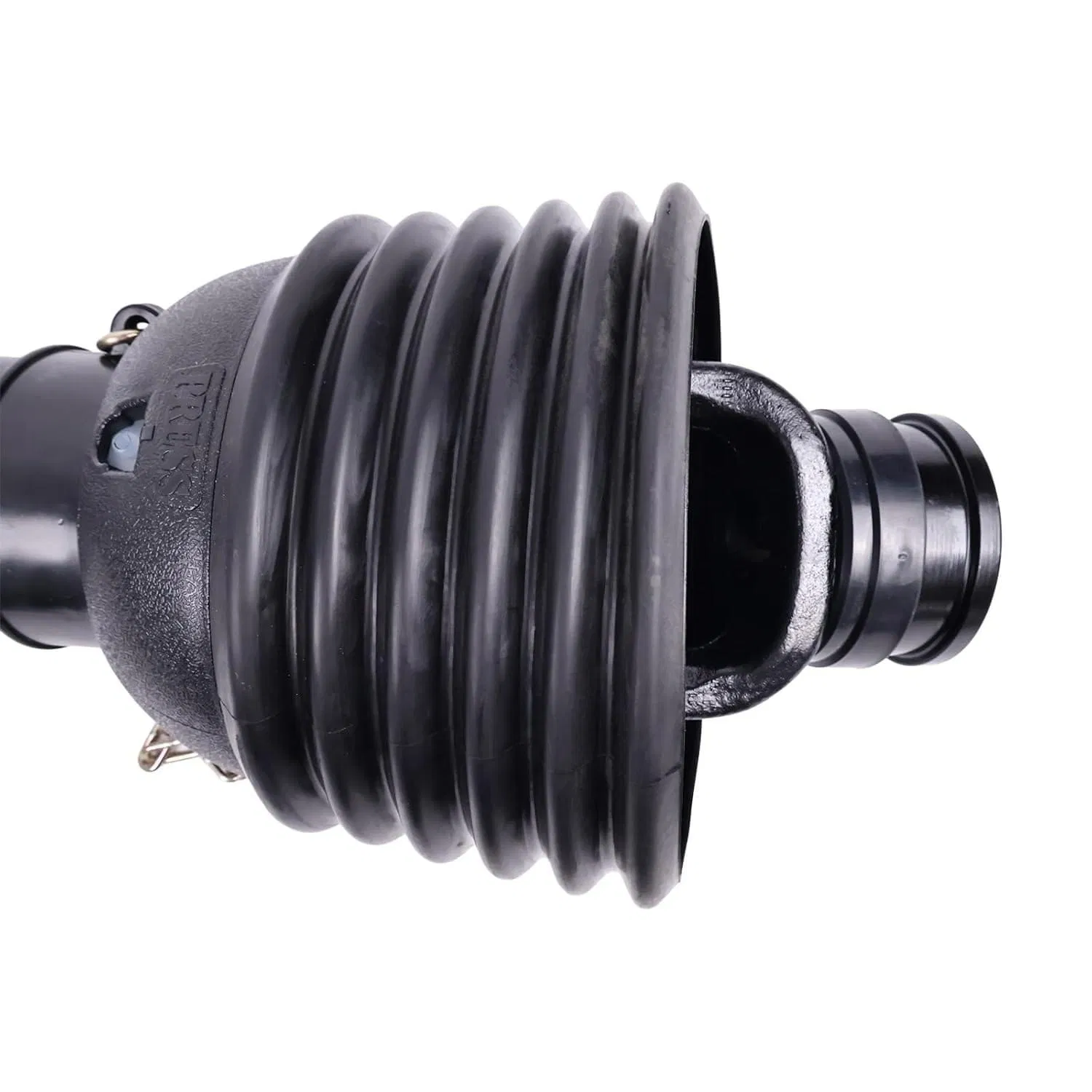

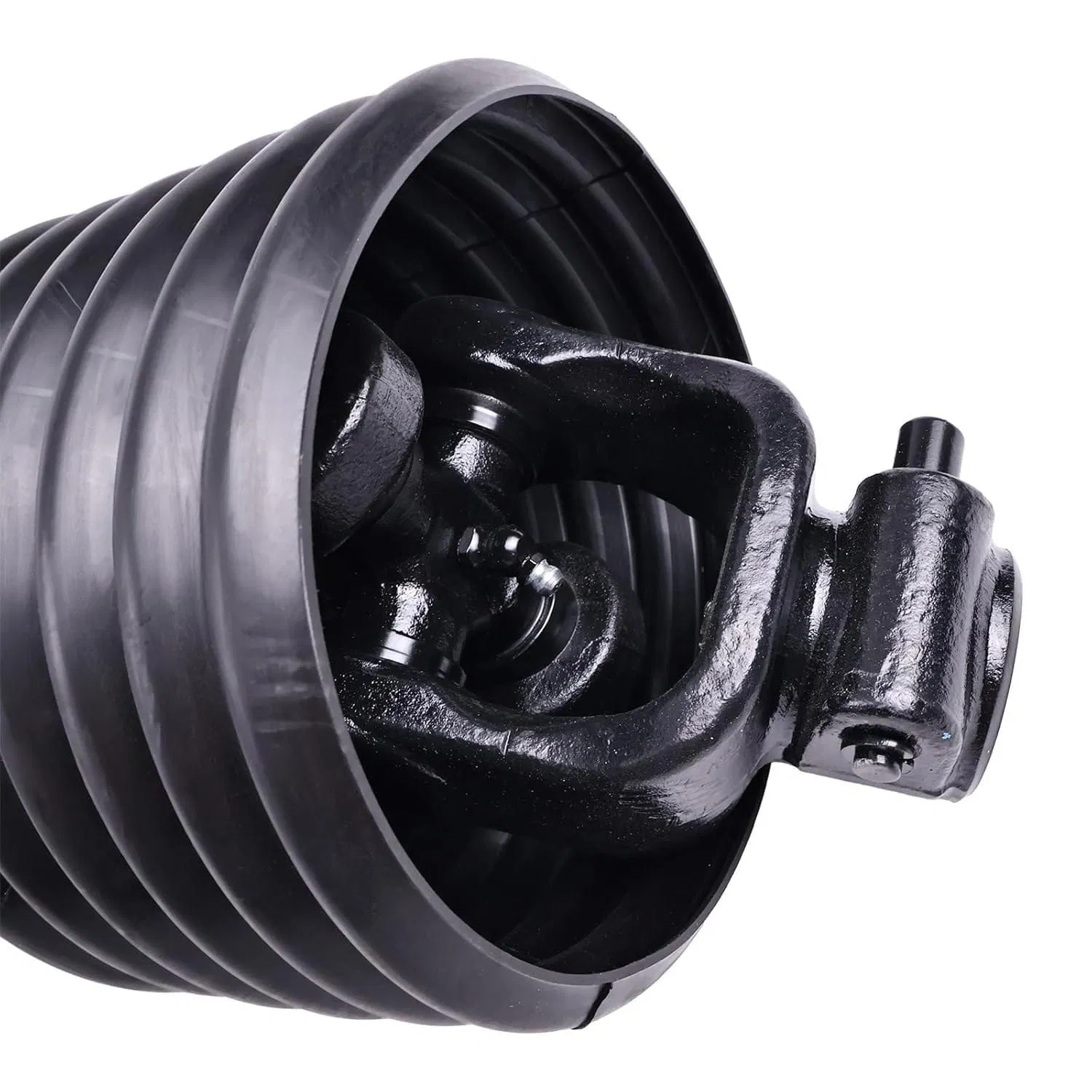

عمود إدارة مقلع القدرة (PTO) للتطبيقات الزراعية يتكون من وصلتين كاردان وقارنة متداخلة. تعتبر وصلة الكردان، التي تتكون من نوتتين وصليب، العنصر المستخدم لنقل الحركة بين محورين تيدتيمين. تم تصميم تشييد وصلة الكردان بحيث تكون سرعة عمود الخرج أثناء الدوران غير متساوية دائمًا مع سرعة عمود الدخل ويعتمد هذا الاختلاف في السرعة على زاوية التحرك المفصلي للوصلة (الشكل 1). بعد أن أصبحت النسبة تنحرف عن 1، تصبح أكبر مخالفة للحركة، وبالتالي تولد تأثيرات غير مرغوبة كـ (الاهتزازات، الضوضاء، إجهاد القصور الذاتي).
ملاحظة: النماذج والمواد المذكورة أعلاه قياسية. إذا كانت لديك متطلبات دعم خاصة، فيمكن تخصيص الإنتاج وفقًا لاحتياجات العميل.
المواصفات الفنية

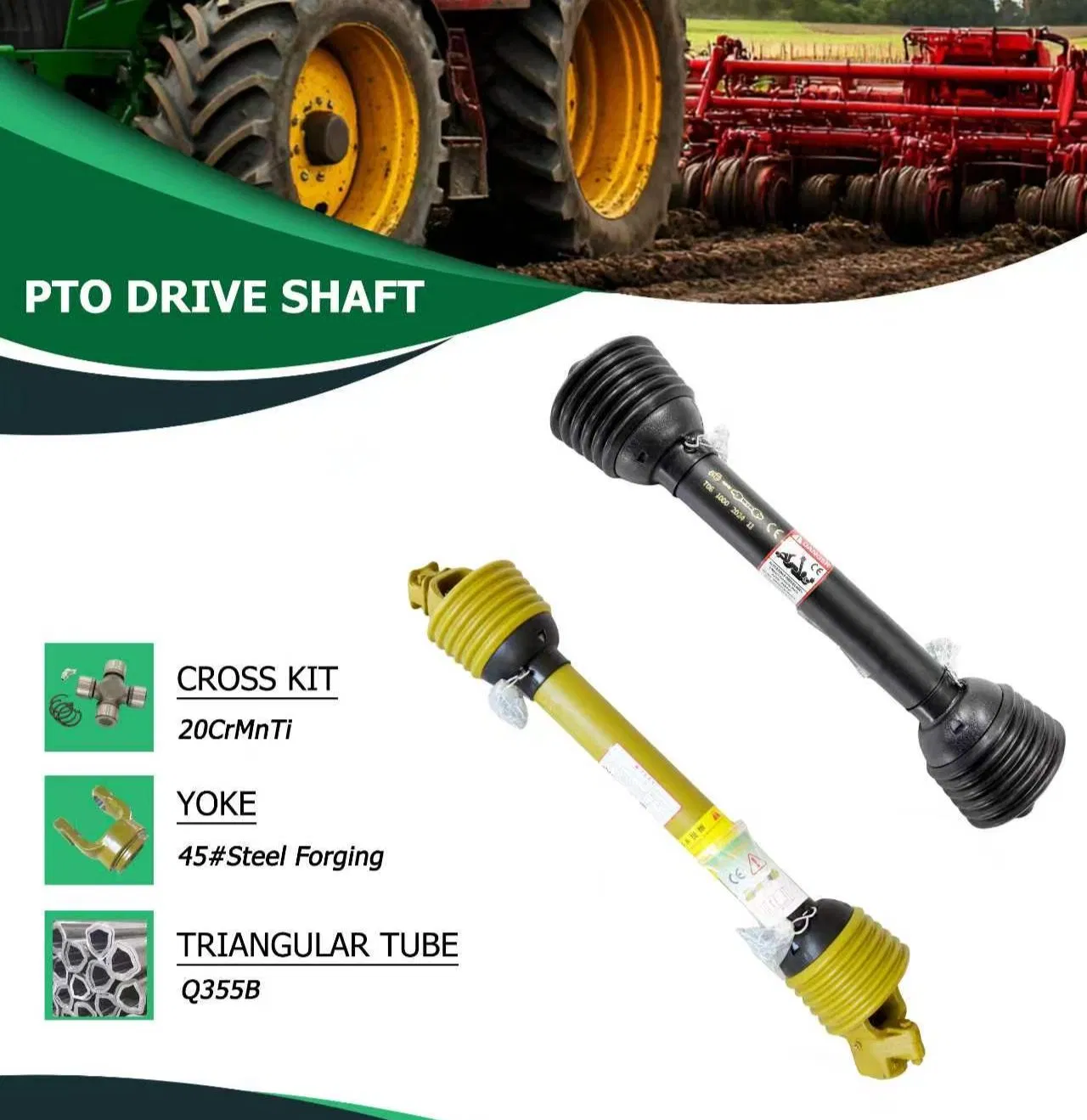

الحجم وعزم الدوران والقدرة
يجب تحديد حجم مجموعة القيادة وفقًا للمتطلبات الوظيفية للتطبيق.
يجب مراعاة زوايا السرعة والموصلات في تحديد مجموعة القيادة لضمان العمر المطلوب لناقل الحركة بالعزم المطلوب.
تخضع المعدات الزراعية في كثير من الأحيان لأحمال زائدة ولقمة عزم دوران يصعب قياسها كمياً. تتوفر محددات عزم الدوران للمساعدة في منع الأعطال المحتملة لمجموعة القيادة أو المكونات الأخرى.
تُستخدم محددات عزم دوران السقاطة ومحددات عزم مسمار الجز في المعدات التي يكون مربط الخدمة الخاص بها ثابتًا أو ذات الأحمال الزائدة أو قمم عزم الدوران العرضية.
تستخدم محددات عزم الدوران الاحتكاكي على المعدات التي تكون دورة الخدمة فيها تبادلية التردد مع الأحمال الزائدة.
عند ضبط محدد عزم الدوران، يوصى بتحديد معلمات السلامة المناسبة فيما يتعلق بحد قوة مجموعة القيادة بالكامل.

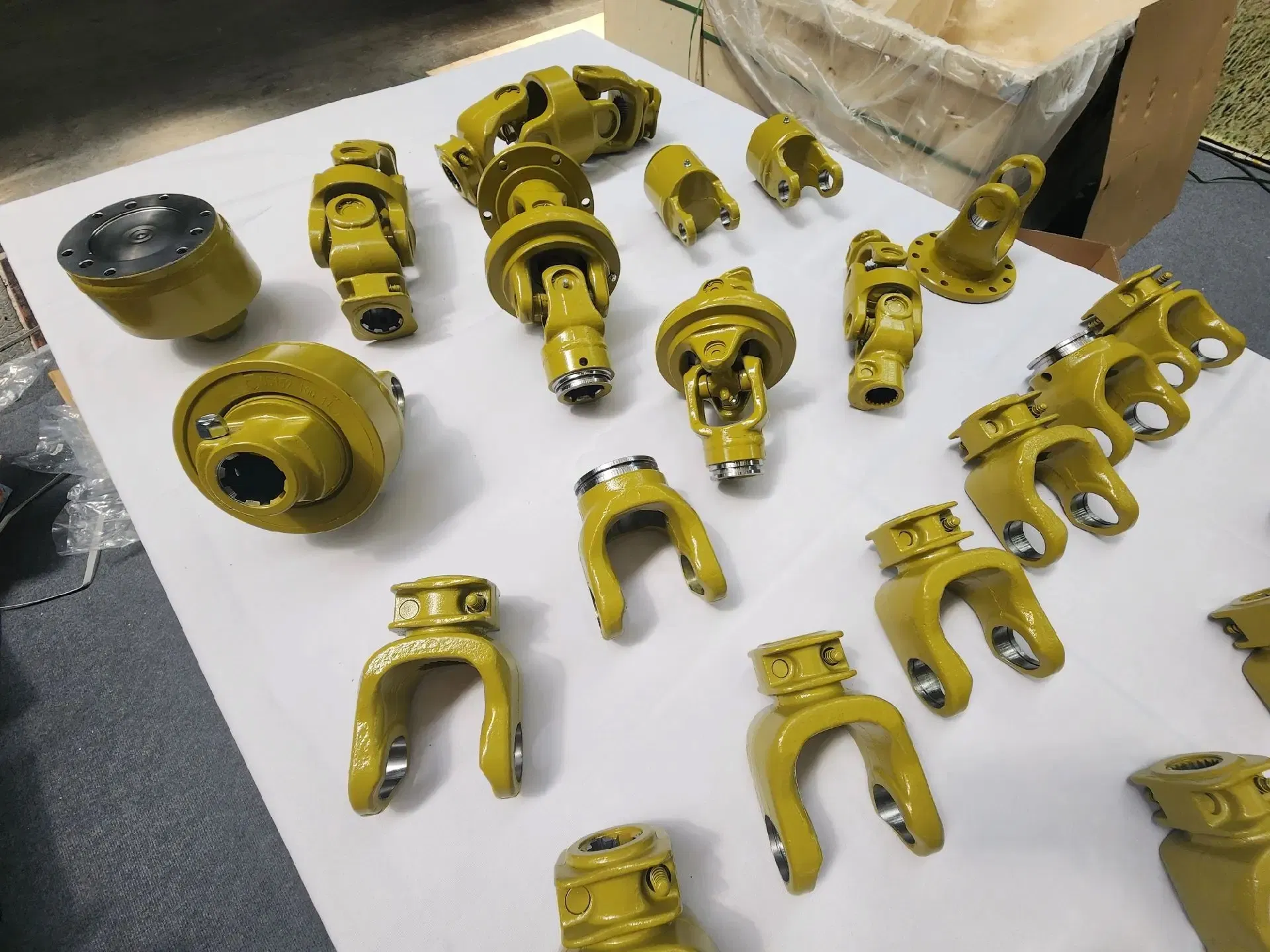

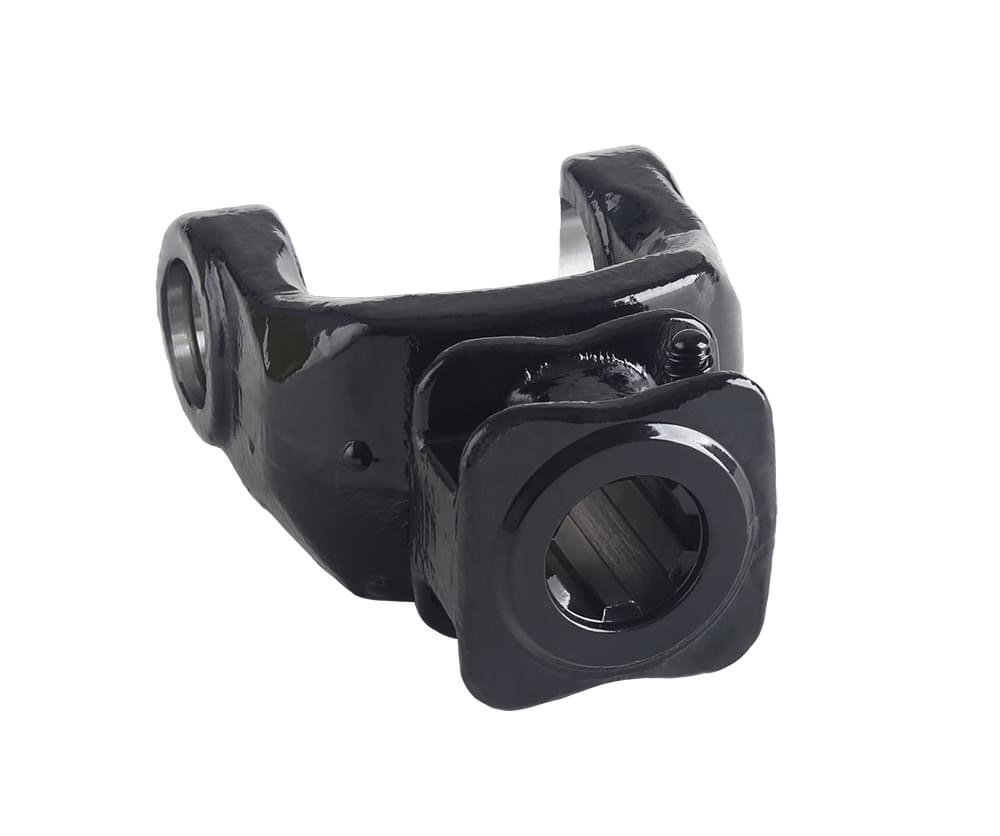

1. المقرن
في الزراعة، تكون أكثر الطرق شيوعًا لنقل الطاقة من الجرار إلى الآلة هي عن طريق مجموعة القيادة، المتصلة بمقلع القدرة (PTO) للجرار إلى وصلة إدخال الآلة. كما يتم توصيل مجموعات القيادة أيضًا بالأعمدة الموجودة داخل الآلة لنقل الطاقة إلى آليات مختلفة.
الأبعاد المتوفرة لمأخذ القدرة:
• النوع ب: 1/8 3 بوصة Z6 (540 دقيقة)
• النوع د: 13/8" Z21 (1000 دقيقة)
يجب أن يكون توصيل مجموعة القيادة بمقلع القدرة سريعًا وبسيطًا. وبالتالي، فإن النكات الموجودة على طرف الجرار لمجموعة القيادة مزودة بنظام فصل سريع، مثل مسمار الدفع أو الحلقة الكروية.
2. الأنابيب الشائعة
تسمح أنابيب drivelines بنقل الطاقة من مأخذ الطاقة إلى وصلة إدخال الطاقة، كما أنها تعوض عن اختلاف الطول الذي يحدث أثناء التشغيل أو النقل. ومن بين الخصائص الرئيسية لعمود الإدارة قوته الالتوائية؛ ويجب أن تكون قوة الالتواء كبيرة بما يكفي لتحمل عزم الدوران المنقول في جميع ظروف التشغيل المتوقعة.
تتيح القدرة المتداخلة لأنابيب التشغيل لخطوط القيادة تغيير طولها لتلبية احتياجات التطبيق. يجب أن تنزلق أنابيب التشغيل تحت الحمل مع إنتاج قوى دفع متداخلة منخفضة. يُعد تشحيم الأنابيب عاملاً بالغ الأهمية لتقليل قوى الدفع والمساعدة على منع التآكل.

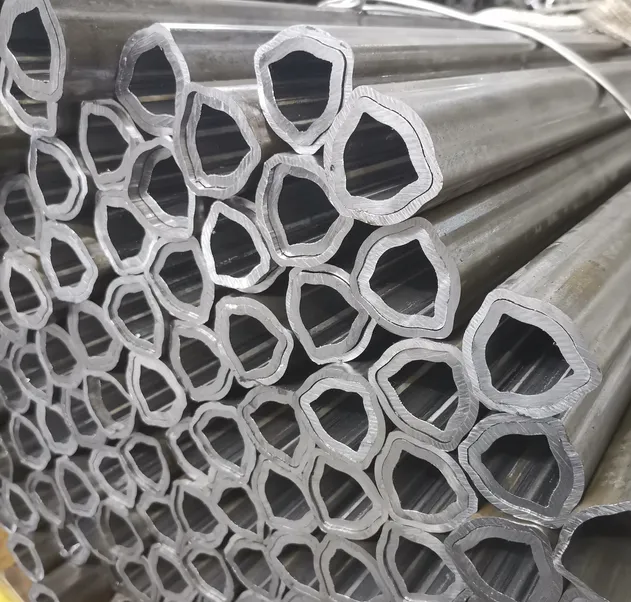

أنبوب مثلثي الشكل

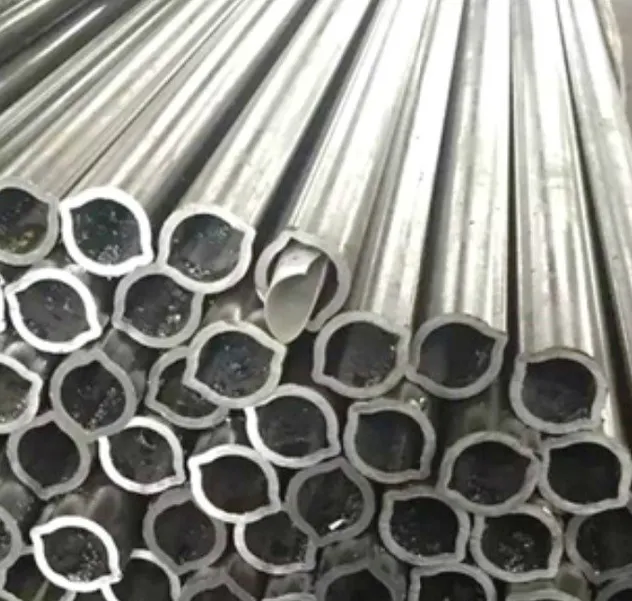

أنبوب الليمون الحامض

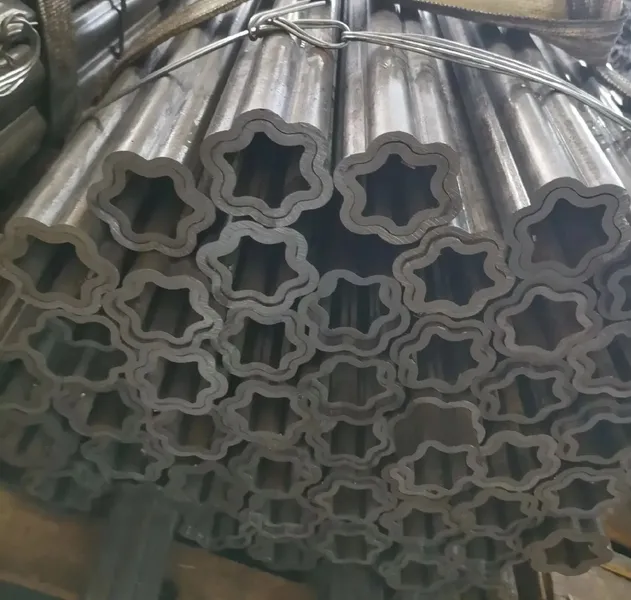

أنبوب نجمي
أنبوب محزز
أنبوب سداسي

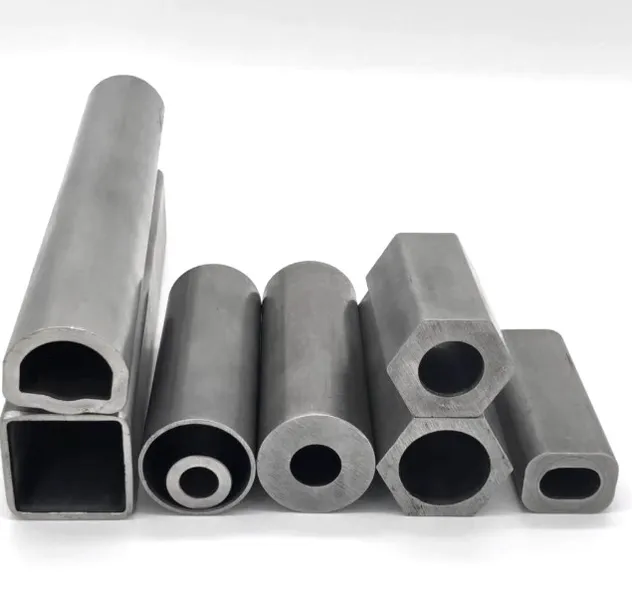

أنبوب مغاير للجنس الآخر

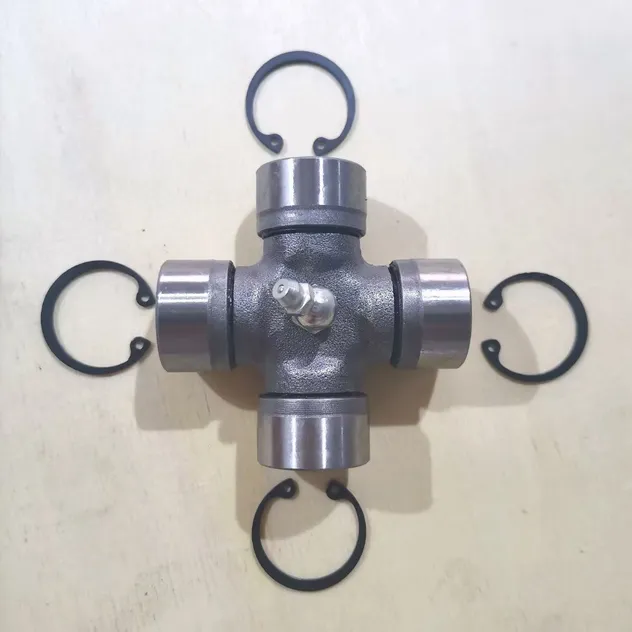

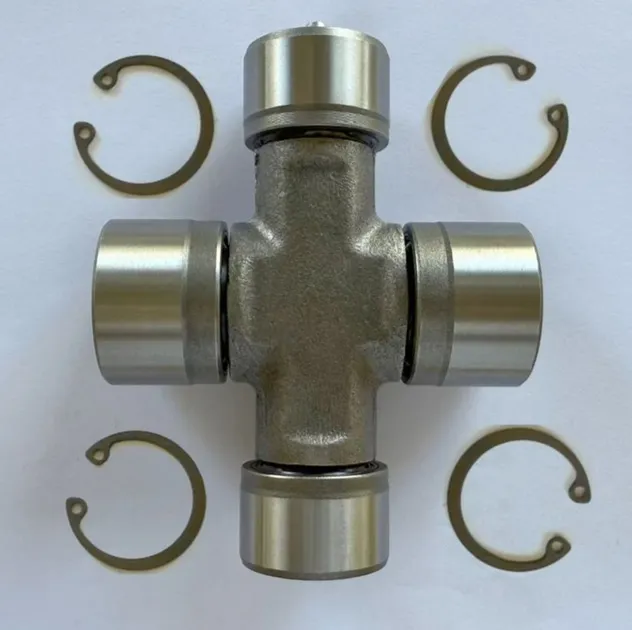

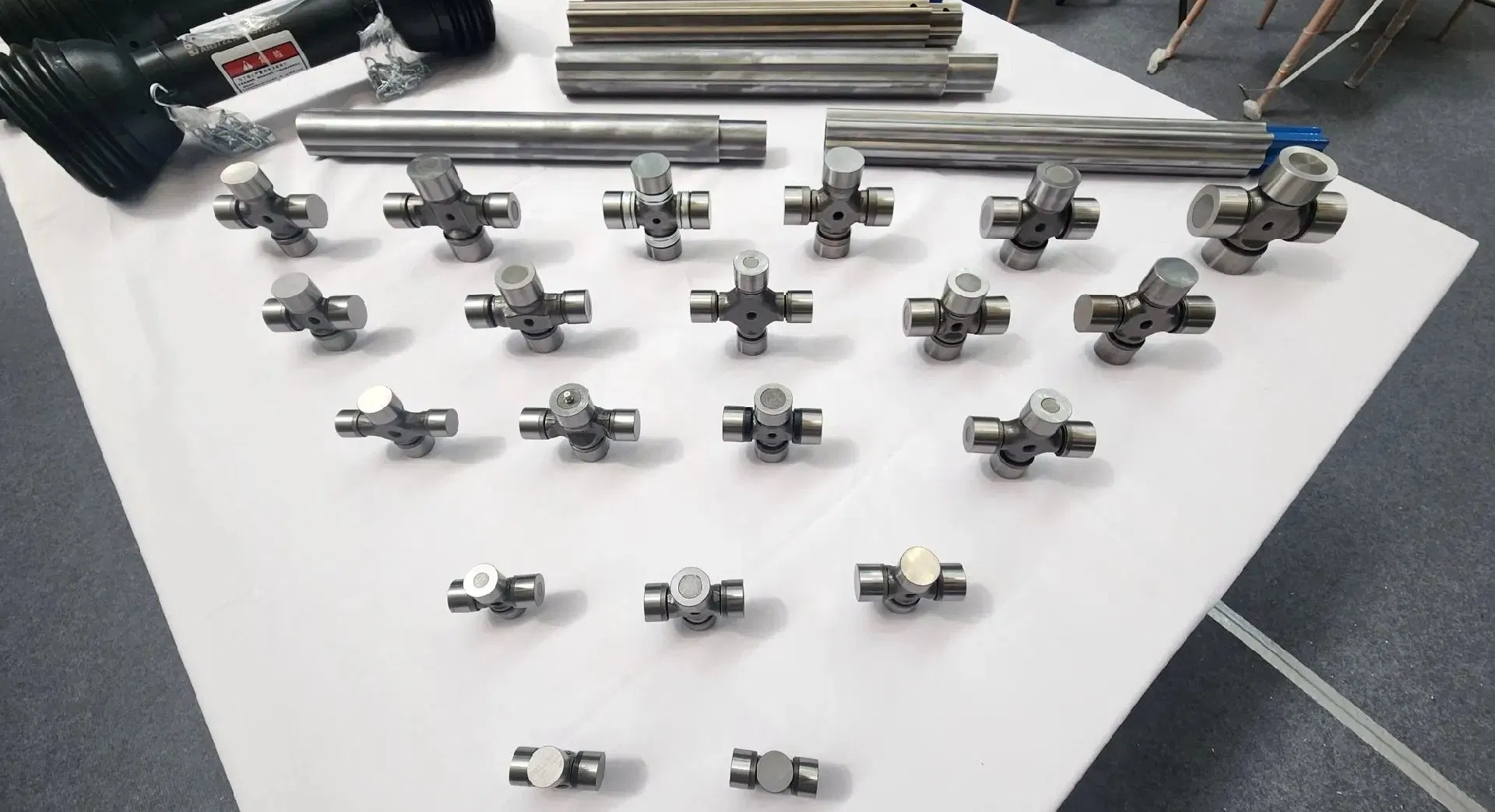

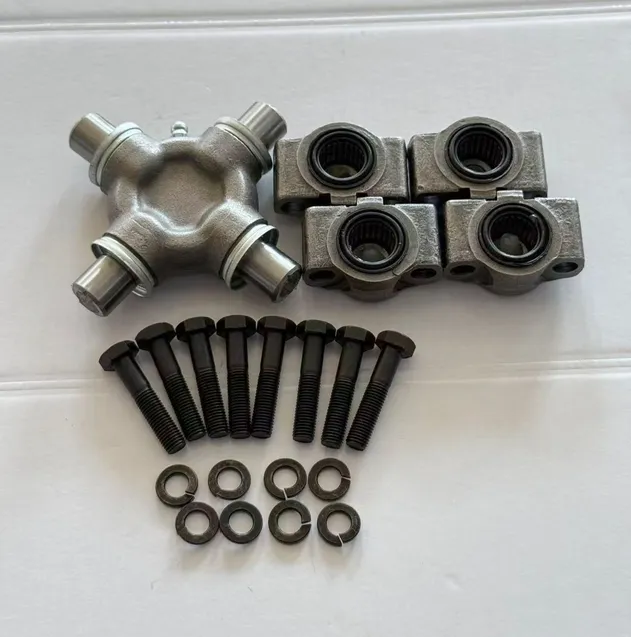

3. مجموعة أدوات التقاطع (صليب الكردان)
غالبًا ما يتم استخدام الماكينات الزراعية في بيئات العمل القاسية، حيث يمكن أن يقلل الغبار والأتربة والرطوبة من عمر مجموعة القيادة. لذا تعتبر عناصر منع التسرب الخاصة بالعزم المتقاطع مهمة للغاية؛ فهي تحتفظ بمواد التشحيم وتحميها من التلوث الناتج عن المواد الغريبة.
لمحة عن الشركة

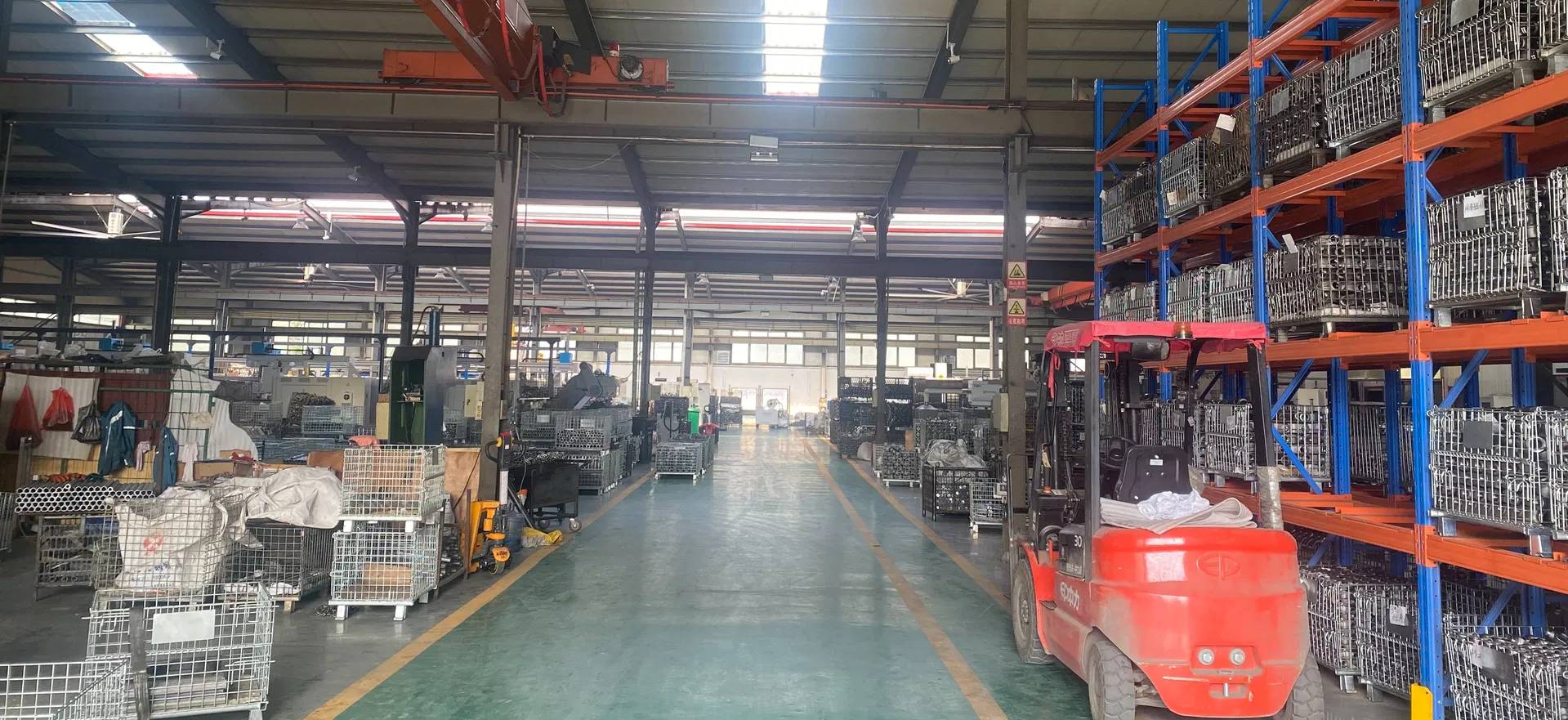

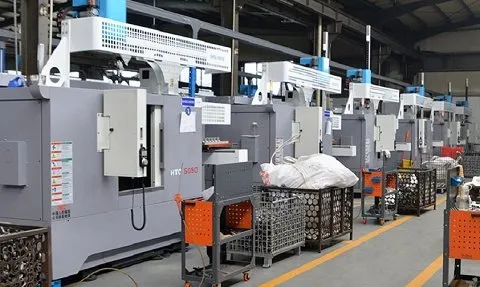

كشركة متكاملة لقطع غيار الماكينات الزراعية، نقوم بإنتاج وتصدير معدات نقل الماكينات الزراعية وقطع غيار الآلات الزراعية المزورة الأخرى لفترة طويلة. لدينا مصنع خاص لتصنيع الصناعة الميكانيكية، كما يتم تصدير منتجاتنا إلى أكثر من ستين دولة ومنطقة. ونحن نقدم لشركائنا قيمة تعاون مستقرة طويلة الأجل من خلال الجودة الممتازة والأسعار التنافسية.
لماذا تختارنا؟
إمكانيات تصنيع OEM/ODM مخصصة.
أسعار تنافسية للغاية وخصومات كبيرة للكميات.
دعم الشحن اللوجستي والتخليص الجمركي السريع.
توفير حلول متكاملة للمشاريع الهندسية والزراعية.
الحد الأدنى لكمية الطلب (MOQ)
يمكن أن تلبي منتجات المخزون الغنية والمتنوعة متطلبات طلبات العملاء لأي كمية شراء يطلبونها.
التغليف والتسليم
تغليف كرتونة خشبية
تغليف قفص حديدي
خدمة ما بعد البيع
الضمان القياسي: ضمان لمدة 12 شهرًا على جميع المنتجات.
الضمان الممتد: تغطية اختيارية إضافية تصل إلى 36 شهرًا.
الدعم العالمي المتواصل: مساعدة تقنية وتوفير كامل لقطع الغيار على مدار الساعة.
التدريب المهني: تقديم برامج تشغيل وصيانة في الموقع أو عن بُعد للفرق الفنية.
الأسئلة الشائعة حول المنتج
ما هو دور عمود إدارة مقلع القدرة (PTO) في الآلات الزراعية؟
يقوم عمود مقلع القدرة (PTO) بنقل الطاقة الحركية الدورانية من الجرار مباشرة إلى الآلة الزراعية المتصلة به (مثل المحاريث الدوارة أو الحشاشات)، مما يسمح بتشغيل الآلة بكفاءة عالية.
كيف يمكنني اختيار الحجم ومحدد عزم الدوران المناسبين للتطبيق الخاص بي؟
يتم الاختيار وفقًا لمتطلبات الطاقة وعزم الدوران للآلة. وتتوفر محددات عزم السقاطة ومسامير الجز للأحمال الزائدة العارضة، في حين تُستخدم محددات الاحتكاك للوظائف ذات الأحمال الترددية المتكررة.
ما هي أنواع الأنابيب المتوفرة لأعمدة نقل الحركة وما فائدة تنوعها؟
نوفر خيارات متعددة تشمل الأنبوب المثلثي، أنبوب الليمون، الأنبوب النجمي، والأنبوب المحزز والسداسي. يساعد هذا التنوع في اختيار الأنبوب ذي المقاومة الالتوائية المناسبة لقوى الدفع والأحمال المطلوبة.
كم مرة يجب تزييت وتشحيم صليب الكردان (مجموعة أدوات التقاطع)؟
بفضل التصميم المطور ونظام منع التسرب الفعال لحماية مواد التشحيم من الأتربة والرطوبة، يوصى بالتشحيم بشكل دوري كل 50 ساعة عمل بدلاً من التشحيم اليومي الشاق.
هل تتوفر خيارات التخصيص وتصنيع المعدات الأصلية (OEM/ODM)؟
نعم، نحن نقدم خدمات OEM و ODM بالكامل، حيث يمكننا تعديل وإنتاج أعمدة القيادة والمقرنات والأنابيب بمقاسات ومواصفات خاصة لتلبي تمامًا متطلبات وتصميمات العملاء.
ما هي خيارات التغليف والشحن المتاحة لضمان سلامة المنتج؟
نقوم بشحن وتصدير المنتجات باستخدام كراتين خشبية متينة أو أقفاص حديدية قوية لحماية الأعمدة والمكونات الحساسة من أي أضرار أثناء النقل والشحن الدولي.
